Introduction
Dans l’ingénierie de précision et la fabrication de haute technologie, l’usinage avec des tolérances serrées n’est plus une option : c’est désormais la norme pour une production compétitive. Alors que les industries exigent des géométries de plus en plus complexes avec un écart minimal, les fabricants se tournent vers des solutions avancées d’usinage de la tôle. Parmi celles-ci, le laser pour tôle s’est imposé comme l’outil incontournable pour la découpe de précision, offrant une précision de l’ordre du micron que les méthodes mécaniques traditionnelles ne peuvent tout simplement pas égaler. Chez WSLLASER, nous concevons des machines de découpe laser et des systèmes de soudage laser qui permettent aux fabricants de répondre à ces normes rigoureuses tout en préservant la rentabilité.
Ⅰ. La technologie à l'origine d'une précision de l'ordre du micron

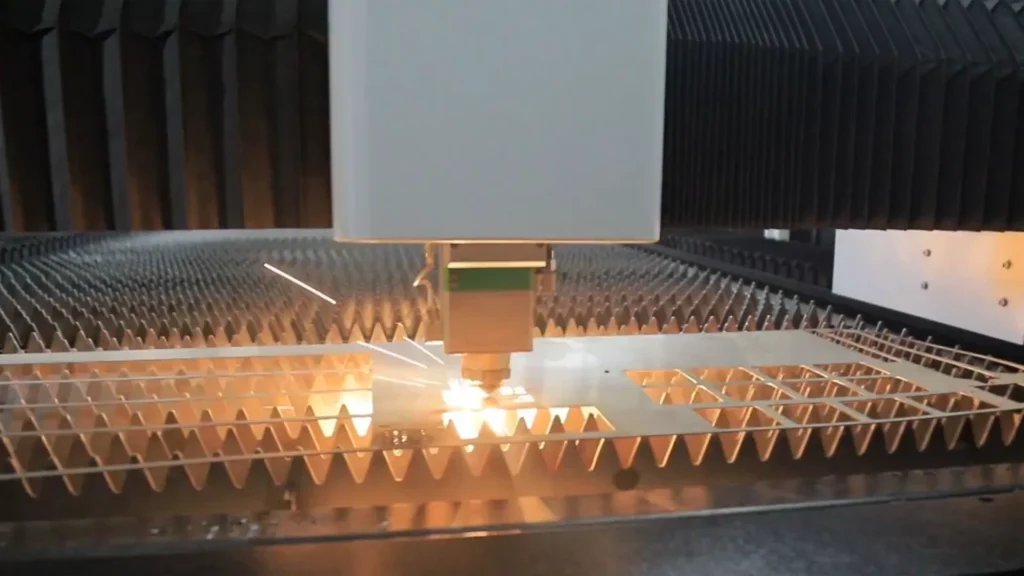

1. Laser à fibre optique ou laser CO₂ : l'avantage de la longueur d'onde
Les lasers à fibre fonctionnent à une longueur d'onde d'environ 1,064 µm, tandis que les lasers à CO₂ émettent à 10,6 µm. Ce rapport de longueur d'onde de 10:1 détermine la compatibilité des matériaux, la vitesse de découpe et les tolérances réalisables. Selon les références du secteur, les systèmes à laser à fibre atteignent des tolérances de position de ±5 µm, ce qui permet de fabriquer des composants pour lesquels des écarts de 0,01 mm entraîneraient des défaillances fonctionnelles. La longueur d'onde plus courte permet aux lasers à fibre de focaliser leur faisceau sur des taches de quelques dizaines de microns de diamètre, ce qui en fait l'outil par excellence pour la découpe de précision dans la fabrication métallique.
2. Critères de tolérance et performances en conditions réelles
Laser cutting tolerance defines the permissible deviation between programmed CAD dimensions and the actual cut part. Standard precision laser cutting achieves ±0.127 mm, with precision capabilities reaching ±0.050 mm for critical features. For ultra-precision applications using advanced fiber laser systems, tolerance benchmarks as tight as ±0.0127 mm are possible according to detailed laser cutting tolerances research. A 2024 study found that 92% of laser-cut parts met surface roughness specifications (Ra ≤ 1.6 µm) without secondary operations, significantly reducing post-processing labor by 40–60%.
| Niveau de tolérance | Mesure | Application type |
|---|---|---|
| Standard | ±0,127 mm (±0,005″) | Fabrication générale, éléments de structure |
| Précision | ±0,050 mm (±0,002″) | Trous critiques, éléments d'assemblage |
| Ultraprecision | ±0,0127 mm (±0,0005″) | Aérospatiale, dispositifs médicaux |
3. Le rôle de la commande numérique (CNC) dans le maintien de la cohérence
La découpe laser de précision moderne repose sur des contrôleurs CNC haute résolution offrant une résolution d’interpolation de 0,001 mm, soit 100 fois plus fine que celle du code G standard. Associés à un contrôle dynamique de la mise au point qui ajuste la distance focale en temps réel en fonction de l’épaisseur du matériau, ces systèmes garantissent une qualité de faisceau constante d’un lot de production à l’autre. Les systèmes laser automatisés présentent un écart dimensionnel inférieur à 0,21 TP3T, ce qui garantit la conformité aux normes ISO 2768. Ce niveau de contrôle fait de l’outil guidé par CNC pour la découpe de précision la référence absolue en matière de fabrication automatisée.
II. Applications clés dans les secteurs de haute technologie

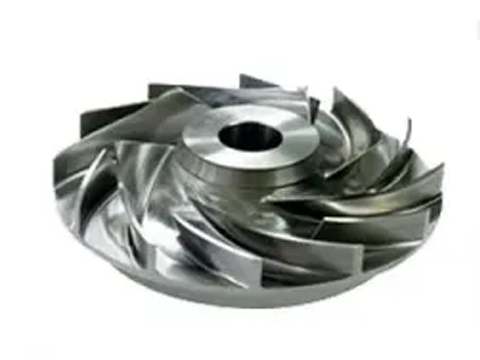

1. Services de découpe laser pour l'aérospatiale
The aerospace sector demands components that withstand extreme operational stresses while maintaining strict weight and dimensional specifications. Aerospace laser cutting services enable manufacturers to achieve intricate designs and tight tolerances critical for turbine blades, fuel nozzles, and structural brackets. A turbine blade manufacturer reduced dimensional rejection rates from 8.2% to 0.7% after adopting 3D laser cutting, achieving 25 µm profile accuracy across nickel alloy components. The global laser processing market is forecast to expand at a CAGR of 10%, reaching USD 62.08 billion by 2033, with aerospace applications driving significant demand.
2. Découpe au laser de dispositifs médicaux
Medical device laser cutting La découpe laser des dispositifs médicaux offre une précision de l'ordre du micron, indispensable à la miniaturisation des métaux, des polymères et des alliages. Les applications vont des stents cardiovasculaires et des cathéters chirurgicaux aux implants orthopédiques et aux dispositifs microfluidiques. Le marché de la fabrication en sous-traitance de dispositifs médicaux devrait passer de 84,6 milliards de dollars en 2024 à 158,7 milliards de dollars d’ici 2030, comme le montrent des études approfondies sur la découpe laser des dispositifs médicaux. Si l’on compare les différents procédés de fabrication, la découpe laser de précision permet d’obtenir des tolérances allant jusqu’à ±0,1 mm avec des zones affectées par la chaleur minimales, préservant ainsi la biocompatibilité des matériaux.
| Processus de fabrication | Tolérance | Vitesse | Rentabilité | Polyvalence des matériaux |
|---|---|---|---|---|
| Découpe au laser | Jusqu'à ±0,1 mm | 5 à 50 m/min | Modéré | Élevé (métaux, plastiques, matériaux composites) |
| Découpe au plasma | Jusqu'à ±1,5 mm | 10 à 100 m/min | Faible | Modéré (métaux épais uniquement) |
| Estampage des métaux | Jusqu'à ±0,5 mm | 50 à 200 coups/min | Élevé | Modéré (tôles uniquement) |
3. Électronique et microfabrication
Dans la fabrication de composants électroniques, la découpe laser de précision permet de traiter des substrats, des circuits flexibles et des composants de blindage dont les dimensions peuvent atteindre 0,05 mm. Le caractère sans contact de ce procédé élimine toute contrainte mécanique sur les composants délicats, tandis que la faible largeur de tranchis (inférieure à 0,15 mm) optimise le rendement du matériau. À mesure que les appareils électroniques grand public ne cessent de rapetisser, cet outil de découpe de précision est devenu indispensable pour la fabrication de connecteurs, de capteurs et de boîtiers de batterie.
Ⅲ. L'analyse de rentabilité : calcul des coûts et retour sur investissement dans le domaine de la fabrication de précision
1. Interne ou externalisation : une analyse détaillée des coûts
Pour les fabricants qui sous-traitent actuellement la fabrication de composants de précision, l'internalisation de la production offre des avantages financiers indéniables. Prenons l'exemple d'un atelier produisant 1 000 supports sur mesure par mois. La sous-traitance à 5,00 USD par support coûte 60 000 USD par an, avec des délais de livraison de 10 jours. La production en interne à l’aide d’un laser à fibre de 3 kW réduit le coût des matériaux à 1,50 USD par support, avec des coûts d’exploitation de la machine d’environ 30,25 USD par heure. Le coût annuel total de la production en interne tombe à environ 20 000 USD, ce qui génère une économie annuelle de 40 000 USD et permet d'atteindre le seuil de rentabilité en 13 mois, selon une analyse détaillée du retour sur investissement.
2. Comparaison de l'efficacité énergétique et des coûts d'exploitation
Les systèmes à laser à fibre offrent un rendement énergétique supérieur, avec un rendement « wall-plug » compris entre 45 et 50%, contre 5 à 10% pour les lasers à CO₂. Un laser à fibre de 6 kW consomme environ 51 480 kWh par an, contre 152 100 kWh pour un système au CO₂ équivalent, ce qui représente une économie de 100 620 kWh par an. À 0,15 USD le kWh, cela représente une économie d’énergie annuelle de 15 093 USD. De plus, les coûts d’exploitation d’un laser à fibre s’élèvent en moyenne à environ 4 USD par heure sur de l’acier doux, contre 20 USD par heure pour les systèmes à CO₂.
| Facteur de coût | Laser à fibre (6 kW) | Laser à CO₂ (6 kW) | Différence annuelle |
|---|---|---|---|
| Consommation d'énergie | 51 480 kWh | 152 100 kWh | 100 620 kWh économisés |
| Coût de l'énergie (à 1 TP 4 T 0,15/kWh) | 7 722 dollars américains | 22 815 dollars américains | 15 093 dollars américains économisés |
| Coût d'exploitation (acier doux) | ~4 USD/heure | ~20 USD/h | réduction de 5 fois |
| Entretien hebdomadaire | < 30 min | 4 à 5 heures | ~9 100 USD d'économies sur la main-d'œuvre |
3. Temps d'arrêt liés à la maintenance et coût total de possession
Le coût total de possession va au-delà du prix d’acquisition et englobe la maintenance, les consommables et les temps d’arrêt. Les systèmes laser à fibre nécessitent moins de 30 minutes de maintenance par semaine, tandis que les systèmes au CO₂ exigent 4 à 5 heures par semaine pour le nettoyage des miroirs et le réalignement du faisceau. Les sources laser à fibre offrent également une durée de vie opérationnelle supérieure à 100 000 heures — soit environ dix fois plus longue que celle des systèmes à CO₂ —, ce qui fait de la fibre l’outil le plus rentable pour la découpe de précision sur une période d’exploitation de 10 ans.
Ⅳ. Choisir la découpeuse laser de précision adaptée
1. Puissance, dimensions du lit et compatibilité des matériaux
Pour choisir la découpeuse laser de précision adaptée, il faut commencer par définir votre gamme de matériaux. Pour une usinage complet des métaux, les systèmes laser à fibre de 3 kW offrent un équilibre optimal, permettant de traiter efficacement des matériaux allant jusqu’à 20 mm d’épaisseur en acier au carbone et 12 mm en acier inoxydable. Ce niveau de puissance couvre environ 80% des besoins d’usinage courants. La taille du plateau doit pouvoir accueillir vos plus grandes tôles brutes : les tôles standard de 4 × 8 pieds nécessitent un lit de 4 × 2 m, tandis que les plus grands parterres de 6 × 2 m améliorer l'efficacité de l'imbrication.
| Matériau | Épaisseur maximale (3 kW) | Épaisseur admissible (6 kW) | Essence recommandée |
|---|---|---|---|
| Acier au carbone | Jusqu'à 20 mm | Jusqu'à 30 mm | Oxygène (O₂) |
| Acier inoxydable | Jusqu'à 12 mm | Jusqu'à 25 mm | Azote (N₂) |
| Alliage d'aluminium | Jusqu'à 10 mm | Jusqu'à 20 mm | Azote (N₂) |
| Cuivre/Laiton | Jusqu'à 6 mm | Jusqu'à 12 mm | Azote (N₂) |
2. Logiciels, automatisation et service après-vente
Une machine performante nécessite un logiciel de pilotage tout aussi performant. Privilégiez les interfaces intuitives compatibles avec les fichiers de conception standard (DXF, DWG), les fonctionnalités avancées d’imbrication permettant d’optimiser l’utilisation des matériaux, ainsi que les systèmes de surveillance en temps réel. La connectivité « Industrie 4.0 » permet une maintenance prédictive et un contrôle qualité automatisé, dont le retour sur investissement est généralement atteint en 12 à 18 mois. Pour en savoir plus sur l'optimisation de votre flux de production, consultez nos précédentes discussions techniques sur le Blog WSLLASER.
3. Critères d'évaluation des fournisseurs
La qualité du partenariat avec le fournisseur a un impact direct sur la disponibilité des équipements et la réussite opérationnelle à long terme. Évaluez l’expertise technique, les normes de certification ISO et les options de personnalisation. Les capacités de service essentielles comprennent une assistance technique disponible 24 h/24 et 7 j/7 avec des délais de réponse inférieurs à 4 heures, un stock local de pièces de rechange, des programmes complets de formation des opérateurs et des capacités de diagnostic à distance. La feuille de route technologique d’un fournisseur garantit que votre investissement bénéficie d’un soutien tout au long de la durée de vie opérationnelle de la machine.
FAQ
Q1 : Quelle tolérance une machine de découpe laser de précision peut-elle réellement atteindre ? R : La découpe laser de précision standard atteint une précision de ±0,127 mm, tandis que les systèmes à fibre avancés permettent d'atteindre ±0,050 mm pour les éléments critiques. Dans des conditions optimales, les configurations ultra-précises peuvent atteindre une précision de ±0,0127 mm.
Q2 : Le laser à fibre est-il plus performant que le laser au CO₂ pour toutes les applications de découpe de précision des métaux ? R : Les lasers à fibre dominent le secteur de la découpe des métaux grâce à leur vitesse plus élevée, à leurs coûts d'exploitation réduits et à leur entretien minimal. Cependant, les lasers au CO₂ restent les plus performants pour les matériaux non métalliques tels que le bois, l'acrylique et les textiles.
Q3 : En combien de temps une machine de découpe laser de précision permet-elle de rentabiliser son investissement ? R : En général, le seuil de rentabilité est atteint dans un délai de 12 à 24 mois pour les ateliers qui abandonnent la sous-traitance. Un laser à fibre de 3 kW produisant 1 000 pièces par mois peut être amorti en environ 13 mois, rien qu’en tenant compte des économies réalisées sur les coûts directs.
Q4 : Quels sont les secteurs qui tirent le plus grand profit de la technologie de découpe laser de précision ? R : Les secteurs de l'aérospatiale, de la fabrication de dispositifs médicaux, de l'électronique, de l'automobile et de l'ingénierie de précision en tirent le plus grand bénéfice, notamment lorsque l'usinage avec des tolérances serrées et des géométries complexes est requis.
Q5 : Quels sont les critères à privilégier lors du choix d'un outil de découpe de précision pour mon atelier ? R : Privilégiez la compatibilité des matériaux, la puissance requise, la taille du plateau adaptée à vos plus grandes feuilles, les fonctionnalités logicielles, les options d’automatisation et, surtout, l’infrastructure d’assistance après-vente du fournisseur.
Conclusion
La technologie laser pour la tôlerie a profondément transformé la fabrication de précision en offrant la précision, la rapidité et la rentabilité exigées par les industries modernes. Outils de référence pour la découpe de précision, les systèmes laser à fibre optique offrent des tolérances de l'ordre du micron, réduisent les besoins en post-traitement et garantissent un retour sur investissement rapide. Chez WSLLASER, nous restons déterminés à faire progresser les solutions de découpe et de soudage au laser afin de répondre aux exigences en constante évolution de l'ingénierie de précision à l'échelle mondiale.
