Введение
Точность лазерного резака напрямую зависит от конструкции его основания. Каждый микрон точности позиционирования, каждая ровная кромка пропила и каждый повторяемый рез в течение десятичасовой смены начинаются с одного компонента, который часто упускают из виду: станины станка. Покупатели оценивают мощность лазера, бренды режущих головок и программное обеспечение управления, однако именно стальная или железная масса под порталом фактически противостоит вибрации, тепловому дрейфу и крутильному изгибу в условиях реального производства. В этой статье подробно рассмотрены физические аспекты конструкции станины, чтобы специалисты по закупкам и инженеры цехов могли оценивать станок по критериям, которые действительно определяют качество резки в долгосрочной перспективе.
Резка 20-миллиметровой пластины из углеродистой стали на полной мощности вызывает огромные силы отдачи на сопле, а портал, перемещающийся по 3-метровому пролету с высоким ускорением, создает инерционные нагрузки, которые слабая рама просто не в состоянии поглотить. Когда станина прогибается даже на доли миллиметра, эта погрешность напрямую приводит к появлению деталей с нарушенной прямоугольностью, конических пропилов и неравномерных диаметров отверстий. Поэтому понимание механики конструкций — это не просто академическое занятие, а то, что отличает станок, сохраняющий допуски на протяжении десятилетия, от станка, который выходит из строя уже через восемнадцать месяцев.
II. Физика слоя: механика конструкций и динамика
1. Статическая жесткость и динамическая жесткость
Статическая жесткость характеризует степень прогиба конструкции под постоянной нагрузкой — например, под весом портала в состоянии покоя. Динамическая жесткость характеризует реакцию той же конструкции на изменяющиеся во времени силы, такие как резкое ускорение и замедление режущей головки, перемещающейся с высокой скоростью перемещения. Станина может пройти простое испытание на статическое прогибание, но при этом демонстрировать низкую производительность в производственных условиях, если её динамическая жёсткость недостаточна, поскольку резка — это динамический, а не статический процесс.
Жесткость на кручение имеет наибольшее значение в станках портального типа, где поперечная балка подвергается крутящим нагрузкам при смещении режущей головки от центра вдоль оси Y. Рама с недостаточной устойчивостью к кручению будет демонстрировать заметное скручивание на концах балки, и это скручивание проявляется в виде погрешности перпендикулярности на крупноформатных деталях, особенно на листах шириной более 2 метров.
2. Резонанс и опасность совпадения частот
Каждая механическая конструкция имеет собственную резонансную частоту, при которой она будет вибрировать с минимальным затратом энергии. Если рабочий диапазон частот сервомотора пересекается с собственной частотой станины, конструкция усиливает, а не гасит вибрацию, что приводит к появлению заметных волнистых следов на кромке реза, которые в режущей промышленности обычно называют «дребезжанием». Поэтому конструкторы станков должны рассчитывать массу и геометрию станины таким образом, чтобы собственная частота находилась значительно за пределами рабочего диапазона частот приводной системы — этот принцип формализован в методологии испытаний на точность и повторяемость, описанной в международной серии стандартов <ISO 230 по испытаниям станков|https://www.iso.org/standard/55295.html>, в котором определены порядок измерения и представления данных о точности позиционирования и повторяемости для осей с числовым программным управлением.
3. Внутреннее трение и демпфирующая способность
Демпфирующая способность — это способность материала преобразовывать энергию механических колебаний в тепло за счет внутреннего трения, не позволяя при этом колебаниям распространяться по конструкции. Именно это свойство, не зависящее от жесткости, определяет, насколько быстро затухают колебания после воздействия, такого как резкое изменение направления резания. Материалы с низким внутренним трением продолжают колебаться — фактически «звенят» — ещё долго после воздействия, в то время как материалы с высоким демпфирующим коэффициентом поглощают энергию практически мгновенно.
Таблица 1: Коэффициенты прочности станин станков для лазерной резки
| Коэффициент производительности | Определение | Основное влияние на качество резки |
|---|---|---|
| Статическая жесткость | Сопротивление прогибу при постоянной нагрузке | Плоскостность и перпендикулярность базовой поверхности |
| Динамическая жесткость | Устойчивость к прогибу при переменной/циклической нагрузке | Точность при ускорении и смене направления движения |
| Жесткость на кручение | Сопротивление скручиванию вдоль оси балки портала | Прямоугольность широкоформатных листов |
| Демпфирующая способность | Скорость рассеивания энергии колебаний в виде тепла | Обработка кромок, подавление вибраций |
| Собственная частота | Частота собственных колебаний конструкции | Предотвращение резонанса с частотами сервопривода |
III. Материаловедение: сварная сталь, чугун и бетон
1. Сварные стальные каркасы
В современных высокомощных станках для резки волоконным лазером преобладают сварные конструкции из углеродистой стали, в основном потому, что стальной лист позволяет обеспечить аналогичную несущую способность при толщине стенки, в разы меньшей по сравнению с чугуном, что снижает как стоимость материала, так и вес при транспортировке. Однако сталь обладает заметно более низким внутренним трением по сравнению с серым чугуном, а это означает, что сварная рама при ударе или вибрации будет звенять, а не гасить колебания, если только конструкция не компенсирует это за счет геометрии, ребер жесткости или добавленной массы.
Разрыв в качестве в рамках категории «сварная сталь» огромный. Конструкции из тонкостенных труб с использованием полых прямоугольных профилей с толщиной стенок 3–5 мм широко распространены в недорогих станках и по своим характеристикам больше напоминают легкие строительные леса, чем жесткое основание станка. В конструкциях профессионального уровня, напротив, используется толстая цельная стальная пластина, как правило, толщиной 12–20 мм, сварная в коробчатый профиль или ребристую монококовую конструкцию, после чего проводится полный цикл отжига для снятия напряжений, чтобы устранить остаточные сварочные напряжения до начала обработки монтажных поверхностей направляющих. Без этого этапа термического снятия напряжений сварная рама может продолжать деформироваться в течение месяцев после поставки по мере медленного снятия внутренних напряжений, что приводит к ухудшению точности, сертифицированной на заводе.
2. Серый чугун
Серый чугун издавна является традиционным материалом выбора для изготовления корпусов станков, поскольку его микроструктура содержит графитовые чешуйки, распределенные по всей матрице, и эти чешуйки действуют как бесчисленные микроскопические границы раздела, рассеивающие энергию колебаний за счет внутреннего трения. Сравнительные исследования демпфирующих свойств распространённых конструкционных материалов для станков показывают, что демпфирующая способность серого чугуна примерно в два раза превышает аналогичный показатель для высокопрочного чугуна, который, в свою очередь, примерно в два раза превышает показатель обычной конструкционной стали, что делает серый чугун эталоном по поглощению вибраций в процессах резания с контактом с заготовкой, таких как фрезерование и токарная обработка.
Однако при бесконтактной лазерной обработке силы отдачи на сопле значительно ниже, чем те, которые возникают при взаимодействии фрезы с твердым металлом, что меняет соотношение затрат и выгод. Чугунные станины также имеют практические недостатки при масштабах, требуемых для современной лазерной резки: изготовление цельной станины длиной более 6 метров представляет технические сложности, сопровождается риском появления внутренних дефектов пористости («песчаных пустот»), которые создают скрытые слабые места; кроме того, чугун является относительно хрупким материалом, а это означает, что падение заготовки или удар по углу станины может привести не просто к деформации, а к сколам или трещинам в отливке.
3. Полимербетон и минеральные отливки
Полимерный бетон, также называемый минеральным литьем или синтетическим гранитом, представляет собой композитный материал, состоящий из кварцевого, гранитного или базальтового заполнителя, связанного матрицей из эпоксидной или винилэфирной смолы. Независимые лабораторные испытания композитов из полимерного бетона в сравнении с образцами чугуна показали, что критический коэффициент демпфирования полимерного бетона примерно в четыре–семь раз выше, чем у чугуна, при сопоставимых условиях испытаний — это существенный перевес, объясняющий его растущее применение в прецизионном шлифовании и на платформах высокоскоростной обработки. Помимо демпфирования, теплопроводность полимерного бетона намного ниже, чем у металла, а это означает, что он гораздо медленнее реагирует на колебания температуры окружающей среды — свойство, имеющее непосредственное отношение к стабильности размеров во время длительных производственных смен, когда температура в цехе может колебаться на несколько градусов.
Компромисс заключается в сложности производства и стоимости инструментов: изготовление крупных секций стола из полимербетона или минерального бетона требует использования специальных форм и более длительного времени отверждения; в настоящее время такие столы чаще используются в качестве гибридных элементов — заливаемых в стальные или чугунные формы для объединения несущей способности металла с демпфирующими свойствами композитного материала — а не в виде полноразмерных монолитных столов для крупноформатных платформ лазерной резки.
Таблица 2: Сравнительные характеристики материалов для изготовления станин станков
| Материал | Относительная демпфирующая способность | Термическая реакция | Масштабируемость производства | Типичная область применения |
|---|---|---|---|---|
| Сварная углеродистая сталь (толстая пластина) | Низкий–умеренный (зависит от конструкции) | Быстрая реакция, умеренное расширение | Отлично подходит для грядок большого формата | Резка с помощью волоконного лазера высокой мощности (6–20 кВт) |
| Серое чугунное изделие | Высокий (базовый уровень) | Медленная реакция, буферизация с высокой массой | Сложность при масштабе 6 м+ из одного куска | Фрезерные, токарные и малогабаритные станки |
| Полимерный бетон / Минеральная отливка | Очень высокая (в 4–7 раз выше, чем у чугуна) | Очень медленная реакция, низкая теплопроводность | Ограничено требованиями к формованню и отверждению | Прецизионное шлифование, гибридные вставки станины |
| Тонкостенная стальная труба | Очень низкий | Быстрый, склонен к локальным искажениям | Самый дешевый и самый быстрый в изготовлении | Машины начального уровня или для нетяжёлых работ |
IV. Функциональная адаптация: приведение кровати в соответствие с эксплуатационными потребностями
1. Рекомендации по размеру листа и пролету
Рабочая платформа, рассчитанная на лист из нержавеющей стали толщиной 3 мм и размером 1,5 × 3 метра, подвергается совершенно иным нагрузкам, чем платформа, предназначенная для листа из углеродистой стали толщиной 20 мм и размером 2,5 × 6 метров. По мере увеличения пролета портала растёт длина неподдерживаемой балки, а прогиб балки под собственным весом и динамической нагрузкой увеличивается не линейно, а геометрически пропорционально пролету; именно поэтому широкоформатные станки требуют пропорционально более глубоких ребер жесткости и более толстой плиты, а не простого линейного масштабирования конструкции меньшего размера.

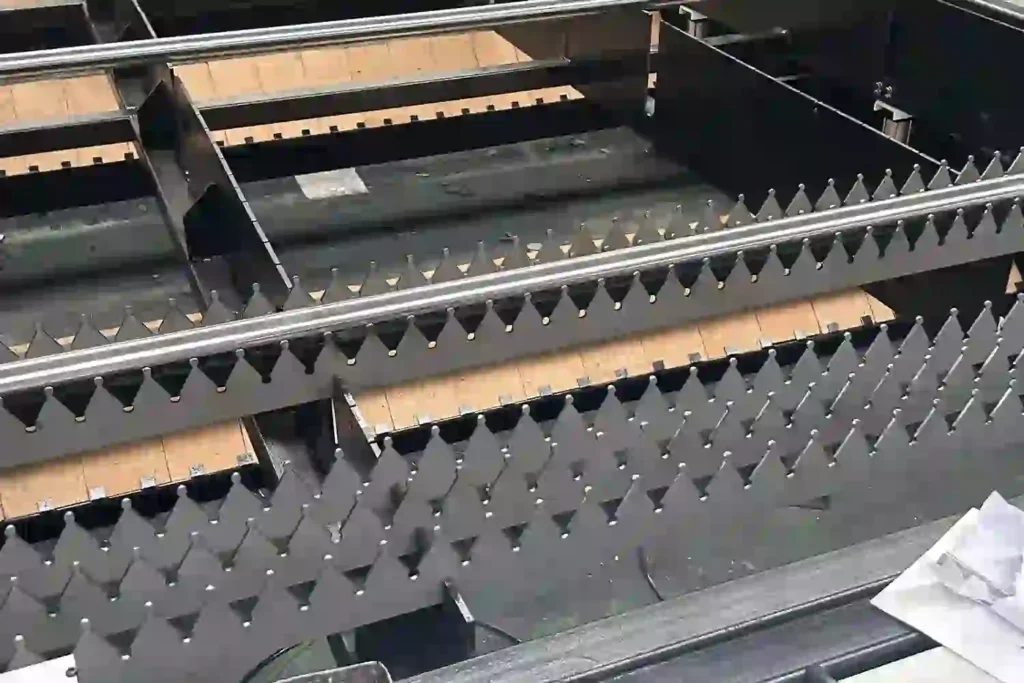

2. Проектирование стола с реечными элементами и управление тепловой нагрузкой
Опорные планки или решетчатый стол, расположенные поверх основной конструкции станины, должны выдерживать прямую тепловую нагрузку, возникающую в результате самого процесса резки, поскольку расплавленный материал и отраженная лазерная энергия непрерывно воздействуют на эту поверхность. Эффекты быстрого термического отжига в точке реза могут локально нагревать планки до нескольких сотен градусов Цельсия за считанные секунды, а повторяющиеся термические циклы со временем приводят к деформации обычных планок, если конструкция рабочей платформы и геометрия крепления планок не учитывают различия в тепловом расширении. В более совершенных системах используются сменные, индивидуально закрепленные планки именно потому, что локальные тепловые деформации неизбежны и должны рассматриваться как элемент планового технического обслуживания, а не как конструкционный дефект.
3. Требования к изоляции фундамента и его монтажу
Даже хорошо спроектированная опора не способна компенсировать некачественно подготовленный фундамент. Внешние источники вибрации — расположенные поблизости штамповочные прессы, движение вилочных погрузчиков или неровный бетонный пол — могут генерировать частоты возмущения, которые передаются на конструкцию станка независимо от его собственных демпфирующих свойств. Инженеры предприятия должны определять допуски на ровность пола, а в случаях, когда внешние источники вибрации неизбежны, — предусматривать изолирующие прокладки или специальные фундаментные блоки, размеры которых должны соответствовать массе и габаритным размерам конкретного оборудования.
4. Нагрузки, связанные с интеграцией систем автоматизации
Станки, оснащенные системами автоматической загрузки и разгрузки, челночными столами или интегрированными башневыми накопителями, подвергаются дополнительной циклической нагрузке, возникающей в результате операций по замене поддонов. Станина и ее крепежные соединения должны быть спроектированы с самого начала с учетом этих нагрузок; модернизация станины, изначально не предназначенной для автоматизации, зачастую приводит к появлению новых путей передачи вибрации, которых не было в автономной конфигурации.
Таблица 3: Параметры конструкции ложа в разбивке по классам применения
| Класс приложения | Типовой ассортимент листов | Пролет козловой конструкции | Приоритет кровати | Рекомендуемая конструкция |
|---|---|---|---|---|
| Легкое производство | мягкая сталь толщиной ≤6 мм, нержавеющая сталь толщиной ≤4 мм | До 2 м | Скорость, умеренная жесткость | Ребристая сварная сталь, средняя толщина стенок |
| Резка толстолистовой стали | 12–25 мм, углеродистая сталь | 2–3 м | Жесткость на кручение, масса | Коробчатый профиль из толстой стали, подвергнутый снятию напряжений |
| Широкоформатная печать | Полный диапазон, ширина более 2,5 м | 3–6 м | Управление прогибом балки | Монокок с глубокими ребрами жесткости, усиленная поперечина |
| Автоматический / Без участия оператора | Смешанные, с большим количеством циклов | 2–4 м | Устойчивость к усталостным нагрузкам, стабильность крепления | Усиленные зоны соединения поддонов |
5. Проверка рабочих характеристик кровати перед покупкой
Покупателям следует запрашивать объективные данные испытаний, а не полагаться на маркетинговые заявления. Авторитетные производители документируют точность позиционирования и повторяемость с использованием методологии, соответствующей семейству стандартов ISO 230, и должны быть в состоянии предоставить результаты испытаний на диагональное смещение или с использованием шарикового измерителя (ballbar), а не только одноосевые показатели. Запрос информации о толщине пластины, о том, проводится ли отжиг для снятия напряжений, а также о соотношении общей массы станины к занимаемой станом площади — это три простых, но весьма показательных вопроса, которые следует задать при закупке.
Таблица 4: Контрольный список для оценки качества станины станка
| Диагностический вопрос | Слабый сигнал (красный флаг) | Сильный сигнал (индикатор уверенности) |
|---|---|---|
| Толщина используемой стальной пластины | Менее 6 мм на основных несущих элементах | 12 мм и более на несущих элементах |
| Процедура для снятия стресса | Не упомянуто или неясно | Задокументированный цикл отжига или естественного старения |
| Документация по проверке точности | Только технические характеристики одноосевой модели | Отчет по результатам испытаний лазерного интерферометра, соответствующего стандарту ISO 230, или по результатам испытаний с использованием системы «ballbar» |
| Отношение массы ложа к площади основания | Необычно легкий для указанного размера конверта | Масса соответствует опубликованным отраслевым эталонным значениям |
| Конструкция стола с реечными опорами | Неподвижные, несъемные ламели | Модульные секции реечного наполнителя, заменяемые по отдельности |
Часто задаваемые вопросы
Означает ли более массивная станина станка всегда более высокое качество резки?
Не обязательно. Масса способствует повышению устойчивости к вибрациям за счет увеличения энергии, необходимой для перемещения конструкции, однако масса без надлежащего демпфирования и правильной геометрии лишь переносит проблему резонанса, а не решает её. Сварная стальная рама с хорошим ребристым усилением, умеренным весом и надлежащим снятие напряжений может превосходить по характеристикам более тяжелую, но плохо спроектированную конструкцию. Покупателям следует рассматривать опубликованные данные о весе как один из нескольких показателей, а не как единственный критерий качества.
Почему некоторые станки для лазерной резки теряют точность после года эксплуатации?
Наиболее распространённой причиной является неполное снятие напряжений в процессе изготовления. Если сварной стальной каркас подвергается механической обработке и сборке до полного снятия остаточных сварочных напряжений, эти напряжения продолжают медленно расслабляться в течение нескольких месяцев под воздействием термоциклов в производственных условиях, вызывая постепенное, труднодиагностируемое геометрическое смещение. Второй по распространённости причиной являются оседание фундамента и недостаточная виброизоляция от окружающего заводского оборудования.
Является ли полимерный бетон реальным вариантом для изготовления столов для крупноформатной резки с помощью волоконного лазера?
В настоящее время цельные монолитные основания из полимербетона чаще используются в небольших прецизионных шлифовальных и измерительных установках, чем в крупногабаритных промышленных станках для лазерной резки, что обусловлено, в первую очередь, ограничениями по размерам пресс-форм и экономической целесообразностью времени отверждения при размерах в несколько метров. Гибридные конструкции — в которых полимербетон или аналогичный демпфирующий материал заполняет полости внутри сварной стальной или литой конструкции — на сегодняшний день представляют собой более практичный способ обеспечить некоторые преимущества демпфирования на крупногабаритных станках.
Как жесткость станины влияет на скорость резания, а не только на точность?
Более жесткая и лучше амортизированная станина позволяет режущей головке быстрее разгоняться и тормозить, не вызывая вибраций, которые в противном случае заставили бы систему управления станком снижать скорость на поворотах и при обработке сложных контуров для обеспечения качества кромок. На практике это означает, что две машины с одинаковыми лазерными источниками излучения могут демонстрировать существенно разную реальную производительность при обработке деталей со сложной геометрией исключительно из-за конструктивных различий в конструкции под порталом.
Какую роль играют направляющая и монтажная поверхность рельса наряду с самой станиной?
Станина служит основой, однако точно отшлифованные монтажные поверхности, к которым крепятся линейные направляющие, должны сохранять свои геометрические соотношения друг относительно друга на протяжении всего срока службы станка. Именно поэтому так важна последовательность обработки: финишная обработка поверхностей направляющих должна производиться только после завершения обработки для снятия напряжений, что гарантирует отсутствие смещения эталонной геометрии, поскольку остаточные напряжения продолжают сниматься и после окончательной обработки.
Заключение
Конструкция станины станка — это не просто второстепенная характеристика, а структурная основа, от которой зависит, сохранит ли станок для лазерной резки свою заводскую точность в течение десяти лет или начнет терять её уже в первый год эксплуатации. Сварная сталь, чугун и полимербетон — каждый из этих материалов имеет свои особенности в плане жесткости, демпфирования, тепловой реакции и масштабируемости производства, и правильный выбор зависит от диапазона толщины листов, пролета портала и интенсивности производства, а не от того, что какой-то один материал является универсально лучшим. Руководителям цехов, оценивающим новый станок, следует не ограничиваться лишь заявленными показателями мощности лазера, а задавать конкретные вопросы о толщине листов, обработке для снятия напряжений и документально подтвержденных испытаниях точности, прежде чем вкладывать средства в платформу, которая, как они ожидают, прослужит целое десятилетие.
